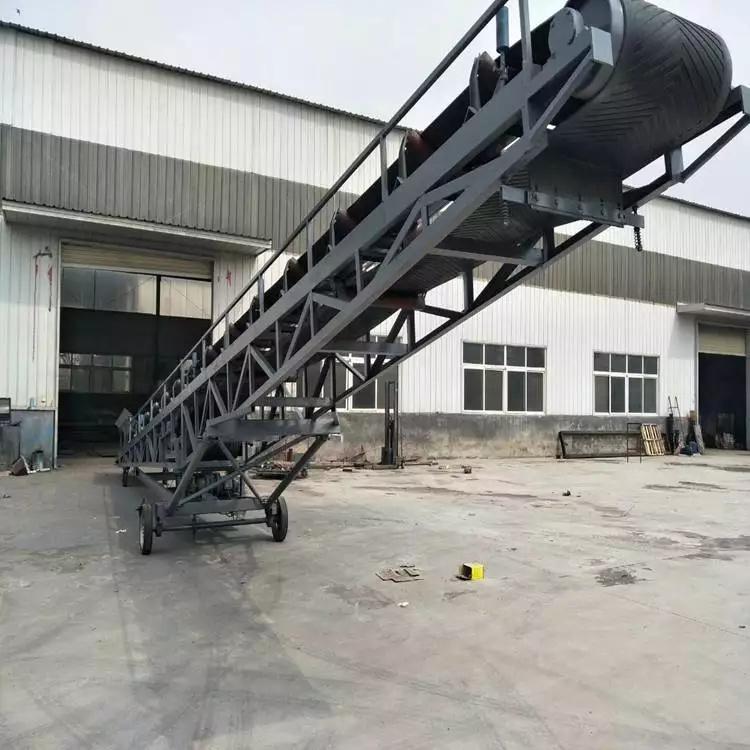

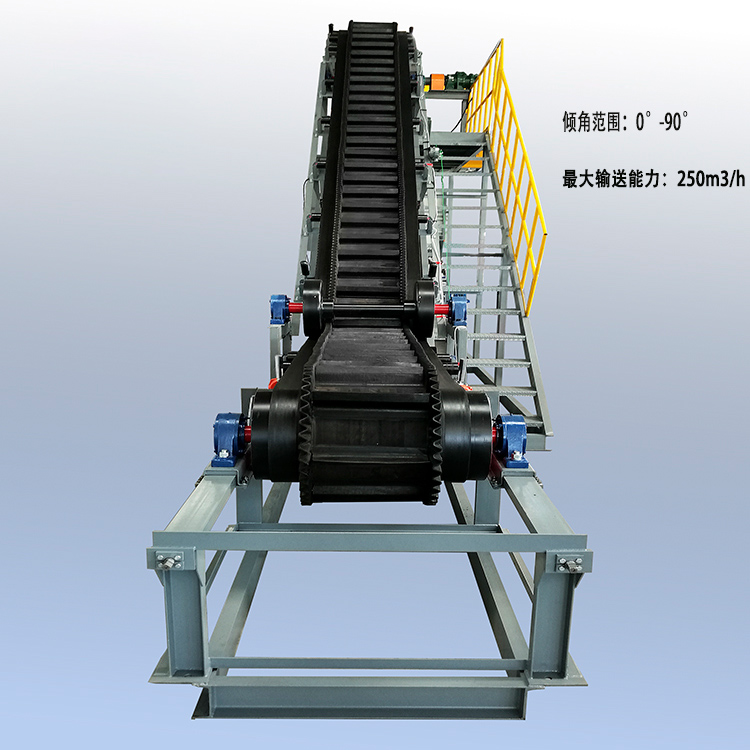

大傾角擋邊帶式輸送機應用要求

　　1、大傾角波狀擋邊帶式輸送機(擋邊機)為一般用途的散狀物料連續輸送設備。

　　2、可廣泛用于煤炭、糧食、建材、建筑、冶金電力、化工、輕工等行業。

　　3、可在-25℃~40℃的環境溫度范圍內，輸送堆積密度為0.5~2.5t/m3的各種散狀物料。

　　4、z大輸送傾角為90°，z大輸送物料塊度為550mm。

　　5、在輸送有特殊要求的物料時，應采用特殊材料的波狀擋邊輸送帶。

　　大傾角皮帶機結構特點

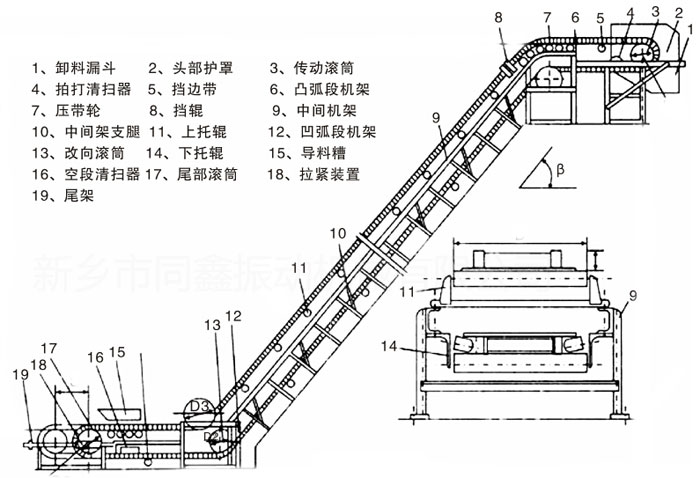

　　大傾角波狀擋邊帶式輸送機(擋邊機)結構的z大特點是用撥轉擋邊輸送帶(可簡稱“擋邊帶”)來取代普通輸送帶。其工作原理和結構組成，則與通用帶式輸送機相同。因此，傳動滾筒、改向滾筒、托輥、拉緊裝置、驅動裝置、中間機架、中間支腿、尾架、卸料漏斗、頭部護罩、空段清掃器、保護裝置等條件，都可以與通用帶式輸送機的相應部件通用。

　　1、 采用的是具有波狀擋邊和橫隔板的輸送帶，其許用的輸送傾角大，z大可打90°，是大傾角輸送和垂直提升物料的理想設備。因而可以節約占地面積，節省設備投資和土建費用，具有較高的綜合經濟效益。

　　2、結構簡單。如前所述，各主要部件均可與通用帶式輸送機通用，給使用、維修帶來方便。

　　3、運行可靠。沒有埋刮板輸送機經常出現的卡鏈、飄鏈、斷鏈現象和斗式提升機經常發生的打滑、掉斗現象。其可靠度幾乎與通用帶式輸送機相等。

　　4、 運行平穩、噪聲小。

　　5、由于不存在裝料時的挖掘阻力和運行時的物料內摩擦、外摩擦阻力，因而能耗小。

　　6、大傾角波狀擋邊帶式輸送機(擋邊機)還可以在機頭和機尾任意長度的水平輸送段，便于與其他設備銜接。

　　7、 輸送量大。由于輸送帶具有波狀擋邊，其裝載斷面加大，而相同傾角時，可比通用帶式輸送機的輸送量大。

　　布置形式

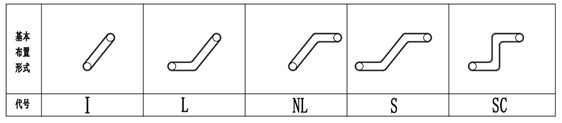

　　1、大傾角波狀擋邊帶式輸送機(擋邊機)的基本布置形式和代號見下圖：

　　這是五種基本的布置形式。實際上，由于大傾角波狀擋邊帶式輸送機(擋邊機)采用了波狀擋邊輸送帶和改向輪及改向輥組等過渡裝置，其可以在同一垂直面內多次彎曲，實現更為復雜的布置形式。

　　2、大傾角波狀擋邊帶式輸送機(擋邊機)的典型布置形式

　　為了獲得較好的受料和卸料條件，該機型大多采用“Z”行布置形式。即為設有上水平段、下水平端和傾斜段，并且在下水平端進料，上水平段卸料。上水平段與傾斜段之間采用凸弧段機架連接，下水平端和傾斜段用凹弧段機架連接以實現輸送帶的圓滑過度。

　　(1) 上水平段：為了使用不同的卸料高度要求，頭架分為低式頭架、中式頭架和高式頭架。并與之相應，在水平端分別配有低式凸弧段機架和低式中間支腿、中式凸弧段機架和中式中間支腿、高式凸弧段機架和高式中間支腿。

　　(2)傾斜段：無論水平段采用的是低式、中式還是高式中間架支腿，傾斜段均采用低式中間架支腿。當輸送機傾角大于等于45度時，推薦采用Ⅱ型低式中間架支腿。

　　(3)下水平段：下水平段采用低式中間架支腿。

　　(4)特殊情況下，該機型也可以無下水平段，用一個料斗直接將物料網上輸送到上端，此時會有料外溢;也可以不要上水平段，從驅動滾筒上直接把料卸下;無下水平段時，尾架裝在斜面上，無凹弧段;無上水平段時，頭架與凸弧段支架合為一個支架。

　　大傾角波狀擋邊帶式輸送機(擋邊機)的典型布置形式結構圖：

　　1、尾架(帶張緊裝置) 2、尾架3、擋邊輸送帶 4、導料槽5、凹弧段支架 6、壓帶輪 7、改向輪 8、中間架 9、中間架支架10、凸弧段支架 11、凸弧段改向輪12、頭架 13、拍打器 14、頭罩 15、驅動輥(含動力) 16、下料斗
